法兰中心板式蝶阀
技术参数
公称通径:nps2"~120"(dn50~dn3000)
公称压力:class150~class600 (pn6~pn16)
主体材料:碳钢、不锈钢、双相不锈钢、合金钢、球墨铸铁
连接形式:法兰式
温度范围:-40℃~120℃
驱动类型:蜗轮蜗杆传动
设计标准:api 609,awwa c504,gb/t12238,gb/t13927
产品详情
产品结构特征
1、控制驱动装置:可以配用手柄、蜗轮蜗杆传动、电动或气动控制装置。
2、轴套:减小转动力矩,支撑阀杆,并使其与阀体有效分离,减小阀杆的磨损。
3、阀板轴孔端面:经过抛光处理,与阀座精密配合。
4、高精度阀板外缘:实现气密性试验零泄漏要求。启闭力矩小,延长阀座使用寿命。
5、阀杆密封:阀杆密封不易变形,从而避免了通常的阀杆泄漏现象。
6、连接键:精度高,强度大,适用于手柄及其它控制装置的安装。
7、高精度锥销:牢固连接阀杆与阀板,具有防振脱特点,且易于更换。
8、整体阀杆结构:精度高,可靠性强,便于控制阀板启闭。
9、衬胶式阀座:整体支撑性好,固定稳定,抗拉、防泄漏。
10、o型圈:辅助防止轴端泄漏。

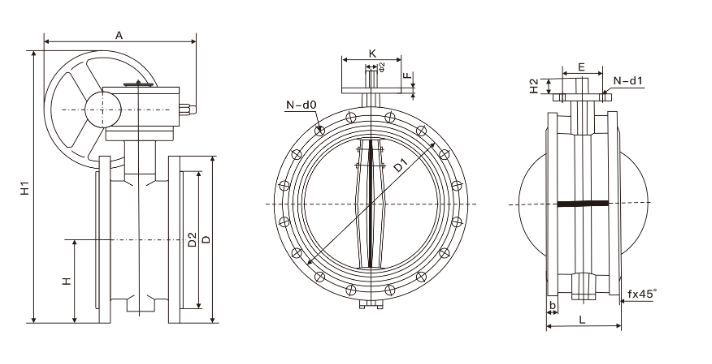

主要外形尺寸及重量(pn1.0/1.6mpa)
dn | l | d | d1 | d2 | b | f | n-d0 | a | k | e | f | h | h1 | h2 | φ2 | n-d1 |
50 | 108 | 165 | 125 | 102 | 18 | 3 | 4-φ18 | 180 | 65 | 50 | 13 | 83 | 338 | 28 | 12.6 | 4-φ7 |
65 | 112 | 185 | 145 | 122 | 18 | 3 | 8-φ18 | 180 | 65 | 50 | 13 | 93 | 358 | 28 | 12.6 | 4-φ7 |
80 | 114 | 200 | 160 | 138 | 20 | 3 | 8-φ18 | 245 | 65 | 50 | 13 | 100 | 413 | 28 | 12.6 | 4-φ7 |
100 | 127 | 220 | 180 | 158 | 20 | 3 | 8-φ18 | 240 | 90 | 70 | 13 | 114 | 428 | 28 | 15.77 | 4-φ10 |
125 | 140 | 250 | 210 | 188 | 22 | 3 | 8-φ18 | 240 | 90 | 70 | 13 | 125 | 444 | 28 | 18.92 | 4-φ10 |
150 | 140 | 285 | 240 | 212 | 22 | 3 | 8-φ22 | 350 | 90 | 70 | 13 | 143 | 553 | 28 | 18.92 | 4-φ10 |
200 | 152 | 340 | 295 | 268 | 24 | 3 | 12-φ22 | 350 | 125 | 102 | 13 | 170 | 678 | 38 | 22.1 | 4-φ12 |
250 | 165 | 405 | 355 | 320 | 26 | 3 | 12-φ26 | 550 | 125 | 102 | 13 | 198 | 742 | 38 | 28.45 | 4-φ12 |
300 | 178 | 460 | 410 | 378 | 28 | 4 | 12-φ26 | 600 | 125 | 102 | 20 | 223 | 803 | 38 | 31.6 | 4-φ12 |
350 | 190 | 520 | 470 | 438 | 30 | 4 | 16-φ26 | 600 | 150 | 125 | 20 | 270 | 866 | 45 | 31.6 | 4-φ14 |
400 | 216 | 580 | 525 | 490 | 32 | 4 | 16-φ30 | 600 | 175 | 140 | 20 | 300 | 940 | 51 | 33.15 | 4-φ18 |
450 | 222 | 640 | 585 | 550 | 40 | 4 | 20-φ30 | 750 | 175 | 140 | 20 | 340 | 995 | 51 | 37.95 | 4-φ18 |
500 | 229 | 715 | 650 | 610 | 44 | 4 | 20-φ33 | 750 | 175 | 140 | 22 | 355 | 1058 | 57 | 41.12 | 4-φ18 |
600 | 267 | 840 | 770 | 725 | 54 | 5 | 20-φ36 | 750 | 210 | 165 | 30 | 410 | 1163 | 70 | 50.63 | 4-φ22 |
700 | 292 | 910 | 840 | 795 | 40 | 5 | 24-φ36 | 750 | 300 | 254 | 30 | 478 | 1283 | 66 | 63.35 | 8-φ18 |
800 | 318 | 1025 | 950 | 900 | 42 | 5 | 24-φ39 | 750 | 300 | 254 | 30 | 529 | 1398 | 66 | 63.35 | 8-φ18 |
900 | 330 | 1125 | 1050 | 1000 | 44 | 5 | 28-φ39 | 1250 | 300 | 254 | 34 | 584 | 1498 | 118 | 75 | 8-φ18 |
1000 | 410 | 1255 | 1170 | 1115 | 46 | 5 | 28-φ42 | 1500 | 300 | 254 | 34 | 357 | 1608 | 142 | 85 | 8-φ18 |
1200 | 470 | 1485 | 1390 | 1330 | 52 | 5 | 32-φ48 | 1500 | 350 | 298 | 34 | 799 | 1876 | 150 | 105 | 8-φ22 |
