衬氟截止阀

技术参数

产品型号：j41f46

公称通径：dn15~350mm

压力范围：pn1.0mpa~6.4mpa

适用温度：-85℃~150℃

设计规范：gb/t12235-2007

驱动方式：手动、气动、电动

内衬材质：聚全氟乙烯 fep (f46)

适用介质：溶剂、试剂、酸、碱、酮、芳烃、氯化烃

产品详情

产品概述

衬氟截止阀的瓣与阀杆设计为一体结构，所有内件与介质接触部位全部采用衬氟包裹，具有良好的防腐性能。具有结构紧凑、启闭灵活、行程短等优点。被广泛应用带腐蚀性介质或者在石油、化工等管路系统中做截断介质用，衬氟截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。

产品特点

1、结构较简单,制造与维修都较方便。启闭时阀瓣行程较小,启闭时间较短、阀门高度较小。

2、衬氟截止阀有三种结构形式。直通式、直流式、角式，其中直通式为常用。

3、可根据用户需求配置气动、电动装置，满足遥控和程控的需要。

主要性能规范

衬里、阀座	适用温度（℃）	适用介质
ptfe（f4）	≤180	除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质
pctfe（f3）	≤120
fep（f46）	≤150
pfa（可熔性f4）	≤180
pvdf（f2）	≤100
rptfe（rf4）	≤180

主要零部件材料表

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	z	c	p	r	pl	rl
1	阀体、阀盖	ht250	wcb	cf8	cf8m	cf3	cf3m
2	阀瓣、阀杆	35	1cr13	1cr18ni9	1cr18ni12mo2ti	00cr18ni10	00cr17ni14mo2
3	活节螺栓	35	35	1cr17ni2	1cr17ni2	1cr17ni2	1cr17ni2
4	衬里层/阀座	衬硬橡胶（nr）fep（f46）　pctfe（f3）pfa（可溶性聚四氟乙烯）
5	填料	ptfe（f4）　ptfe（f4）
6	填料压盖	wcb	wcb	cf8	cf8m	cf3	cf3m
7	阀杆螺母	zcual10fe3　zcual10fe3
8	螺栓	35	35	1cr17ni2	1cr17ni2	1cr17ni9ti	1cr17ni9ti
9	螺母	45	45	0cr18ni9	0cr18ni9	0cr18ni9	0cr18ni9
10	手轮	ht200	ht200	wcc	wcc	wcc	wcc

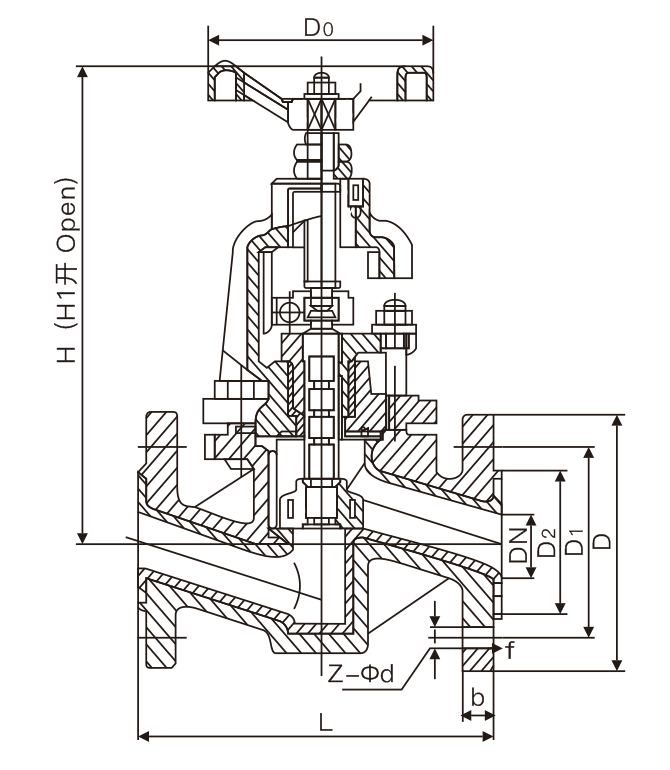

主要外形和连接尺寸
