角式截止阀

技术参数

产品型号：j44h/y

公称通径：dn15～300mm

公称压力：pn1.6～6.4mpa

工作温度：≤425℃

适用介质：蒸汽、油品、水等介质

设计制造标准：gb/t 12233、gb/t 12235

结构长度标准：gb/t 12221-2005

连接法兰标准：gb/t 9113

压力温度等级：gb/t 12224-2005

试验检验标准：gb/t 13927-2008

产品详情

产品概述
角式截止阀是进出口通道不在同一方向上而成90°直角。流体通过阀门时会改变流体方向，因此会产生一定的压力降。角式截止阀是可以把阀门安装在管路系统的拐角处，既节约了90°弯头，又便于操作。被应用在化肥厂的合成氨生产系统中和天然气、化工、石化、石油、造纸、市政、机械设备配套、电子工业、城建等领域。

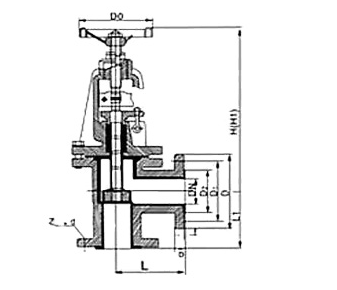

主要外形连接尺寸及重量（pn1.6mpa）

dn	in	l	d	d1	d2	f	b	z-φd	do	h1	h2	w
15	1/2	65/90	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	75/95	105	75	55	2	16	4-φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-φ14	120	250	275	8.5
32	2-1/4	95/105	135	100	78	2	18	4-φ18	140	260	290	12
40	2-1/2	100/115	145	110	85	2	18	4-φ18	140	290	325	14
50	2	115/125	160	125	100	2	20	4-φ18	160	300	335	19
65	-21/2	145	180	145	120	2	20	4-φ18	180	355	400	27
80	3	155	195	160	135	2	22	4-φ18	240	400	450	42
100	4	175	215	180	155	2	24	8-φ18	240	455	495	50
125	5	200	245	210	185	2	26	8-φ18	280	530	560	64
150	6	240/225	280	240	210	2	28	8-φ23	320	605	650	85
200	8	275	335	295	265	2	30	8-φ23	360	650	770	155

主要外形连接尺寸及重量（pn2.5mpa）

dn	in	l	d	d1	d2	f	b	z-φd	do	h1	h2	w
15	1/2	65/90	95	65	45	2	16	4-φ14	120	245	270	7.5
20	3/4	75/95	105	75	55	2	16	4-φ14	120	250	275	8.8
25	1	80/100	115	85	65	2	16	4-φ14	140	260	290	11
32	2-1/4	95/105	135	100	78	2	18	4-φ18	140	290	325	13
40	2-1/2	100/115	145	110	85	3	18	4-φ18	160	300	335	18
50	2	115/125	160	125	100	3	20	4-φ18	180	355	400	31
65	21/2	145	180	145	120	3	22	8-φ18	220	400	450	39
80	3	155	195	160	135	3	22	8-φ18	280	450	495	50
100	4	175	230	190	160	3	24	8-φ23	320	530	590	60
125	5	200	270	220	188	3	28	8-φ25	380	600	650	75
150	6	240/225	300	250	218	3	30	8-φ25	400	650	770	98
200	8	275	360	310	278	3	34	12-φ23	450	700	850	170
